ESQUEMA ELÉTRICO VU DE LEDS

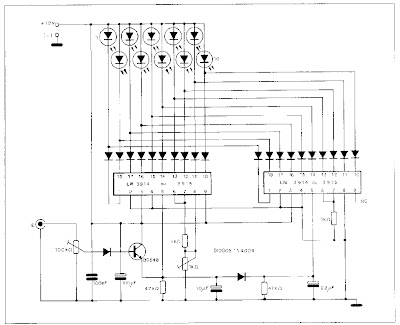

Este esquema elétrico é de um VU de leds com indicação de pico. Vou traduzir - VU é aquela barra luminosa (mas pode ser aquela agulhinha analógica) que oscila com o ritmo e intensidade da música. Este VU "segura" por um tempinho aceso o led que indica o pico que o som atingiu. O circuito possui um ajuste de intensidade dos leds e um de escala, para conseguir o melhor efeito de sincronia com a música. A alimentação do circuito é de 12 volts, o que permite a ligação em automóveis (a bateria do carro é de 12 volts). O circuito está mal escaneado, mas dá pra reconhecer os nomes dos componentes. O site de origem tem um monte de esquemas elétricos pra todo tipo de aplicação, dá uma conferida.
